در دهه اخیر، تکنولوژی های جدیدی در زمینه ی ذخیره سازی انرژی به بازار آمده اند. این تکنولوژی ها انتقال سریع انرژی را فراهم می نمایند. این پیشرفت نسبت به باطری های الکتروشیمیایی قدیمی به قدری عجیب و جالب توجه بود که می توان آن را با پیدایش الکترومغناطیس های فوق سرد و یا موتورهای استارت سریع (که با کمک انرژی پنوماتیک یا هیدرولیک ساخته شدند) مقایسه کرد.
اخیرا صنعت شاهد پیدایش مجدد یکی از قدیمی ترین تکنولوژی های ذخیره سازی انرژی یعنی فلایویل بوده است. چرخ طیار های جدید دارای اشکال متنوعی هستند. از چرخ طیار های کامپوزیتی که برای سرعت های دورانی بسیار بالا مناسب هستند گرفته تا چرخ های فولادی قدیمی که به موتور های دورانی کوپل می گردند.

در این مقاله، ما انواع مختلفی از چرخ طیارها که امروزه مورد استفاده قرار می گیرند را بررسی می کنیم. علاوه بر آن به برسی باطری های فعال مکانیکی نیز می پردازیم. واحدی که یکی از جالب ترین گونه های چرخ طیارهای نوین و قدیمی می باشد. این سیستم در حالیکه فضایی در حدود ۱۱ فوت مربع را اشغال می کند قادر است توانی برابر ۵۰۰ کیلو وات را منتقل نماید.

معرفی:
چرخ طیارها نسبت به تکنولوژی های قدیمی ذخیره انرژی دارای برتری های خاصی می باشند. یکی از این برتری ها به ساختار ساده ذخیره انرژی در آنها بر می گردد. یعنی ذخیره انرژی به صورت انرژی جنبشی در یک جرم در حال دوران.

سالها از این ایده برای نرم و یکنواخت کردن حرکت موتورها استفاده می شد. در بیست سال اخیر به تدریج یک منبع جدید انرژی در اختیار طراحان و مخترعان قرار گرفت و طراحان از این منبع جدید در وسایل نقلیه الکتریکی و تجهیزات کنترل ماهواره استفاده کردند.

این منبع دارای ویژگی های زیر بود:
ایمنی بالا، حجم کم، سازگاری با محیط زیست، پایین بودن هزینه تعمیر و نگه داری و داشتن عمر مفید بالا و قابل پیشبینی.
اخیرا برای کنترل و ثابت نگه داشتن سرعت وقتی که منبع اصلی انرژی به طور متناوب قطع و وصل می شود از چرخ طیار استفاده می گردد. به دلیل نارضایتی مصرف کنندگان از باطری های الکتروشیمیایی و از طرف دیگر به علت پایین بودن هزینه تولید و عمر مفید بالای چرخ طیار اکنون در بسیاری از سیستم ها از این وسیله استفاده می شود.
پس از پیشرفت های پی در پی در زمینه ی الکترونیک قدرت اولین بار از چرخ طیار به عنوان محافظ رادار استفاده شد و امروزه یک ابزار قدرت مند و کم هزینه، در حجم بالا به بازار تجهیزات انتقال قدرت ارائه می شود.

چرخ طیار های قدیمی:
پیش از این، تنها کاربرد چرخ طیار، در مجموعه موتور-ژنراتور بود. که در آن چرخ های فولادی به سیستم کوپل می شدند تا در زمان قطع و وصل شدن متناوب نیرو، دوران پایدارو طولانی تری را فراهم کنند. این امر توسط افزایش اینرسی دورانی و افزایش انرژی جنبشی ذخیره شده انجام می گرفت.
افزایش موثر زمان دوران برای چنین سیستم هایی به ندرت از حد یک ثانیه در بار نامی فراتر می رفت.

این مشکل به این علت ایجاد می شد که تنها ۵ درصد انرژی ذخیره شده از چرخ طیار به موتور انتقال می یافت. انتقال بیشتر انرژی موجب کاهش سرعت دورانی و نتیجتا کاهش فرکانس الکتریکی می شد که امری نامطلوب بود.

با وجود اینکه این سیستم ها مانع ضعیف شدن و یا قطع طولانی مدت جریان برق می شدند، ولی تواناییِ تامین برق کافی برای یک فرایندre-closure کامل یا تامین انرژی لازم برای استارت یک ژنراتور را نداشتند.
با اعمال چند تغییر در طرح می توان زمان انتقال قدرت را در سیستم نشان داده شده در شکل یک افزایش داد. تحت تمامی بارها، کاهش فرکانس و ولتاژ و همچنسن کاهش سرعت دورانی ژنراتور نامطلوب می باشد.

با اضافه کردن یک یکسو کننده بعد از ژنراتور، سیستم این قابلیت را پیدا می کند تا ۷۵ درصد انرژی چرخ طیار را منتقل کند. پس از آن جریان DC باید متغییر شده و مجددا به جریان AC با فرکانسی برابر با ۶۰ هرتز تبدیل شود. افزودن یک محرک چند سرعته به سیستم این امکان را به ما میدهد تا بتوانیم از سرعت های دورانی پایین، اینرسی زیادی را به دست بیاوریم و در نتیجه به موتور کوچک تری برای تامین این منبع انرژی نیاز باشد.

افزایش موثر در مدت زمان حرکت که توسط سیستم بهبود یافته چرخ طیار ایجاد می شود، حفاظت بهتری را نسبت به نوع قدیمی فراهم می آورد. اما این افزایش در مدت زمان حرکت لزوما هزینه بر هم خواهد بود. در ضمن به تجهیزات و فضای بیشتری نیز نیاز دارد.
نمونه های قدیمی چرخ طیار نیز نسبت به تنواع مدرن خود دارای مزایایی می باشند. در این چرخ طیار ها از فولاد استفاده می شد. ماده ای که به سهولت قابل دسترسی است و به راحتی می توان شرایط مکانیکی آن را پیشبینی کرد. فولاد این امکان را برای طراحان فراهم می آورد تا علاوه بر ملاحظات مالی، شرایط ایمنی را نیز به خوبی تحت کنترل داشته باشند.
به دلیل اینکه چرخ طیار های فولادی نسبت به انواع کامپوزیتی دارای وزن بیشتر و همچنین مقاومت بالاتری هستند، باید در سرعت های دورانی نسبتا پایینی کار کنند. این ویژگی باعث می شود که برای چرخ طیار های فولادی بتوان از یاتاقان های مدل قدیمی استفاده کرد.
اما یکی از معایب چرخ طیار های فولادی این است که آنها نسبت به چرخ های کامپوزیتی جدید، انرژی و قدرت پایین تری دارند. چرخ طیار های قدیمی معمولای در هوا کار می کنند. که این مسئله باعث می شود تا استهلاک بالایی داشته باشند و همچنین هنگام فعالیت صدای بیشتری تولید کنند. علاوه براین، یک سیستم چرخ طیار خارجی نیاز به چندین مجموعه یاتاقان دارد. که این مسئله خود باعث می شود که قابلیت اعتماد کل مجموعه پایین آمده و هزینه تولید آن بالا برود.

مزایا چرخ طیار های قدیمی:
 ▪ جنس فولادی- ایمن قابل پیشبینی
 ▪ سرعت های دورانی پایین که باعث ساده شدن طراحی می شود.
 ▪ مواد اولیه ارزان قیمت باعث کاهش هزینه تمام شده می گردد.

معایب:
 ▪ انرژی و قدرت پایین
 ▪ نیاز به چندین مجموعه یاتاقان
 ▪ استهلاک آیرودینامیکی و صدای بیشتر

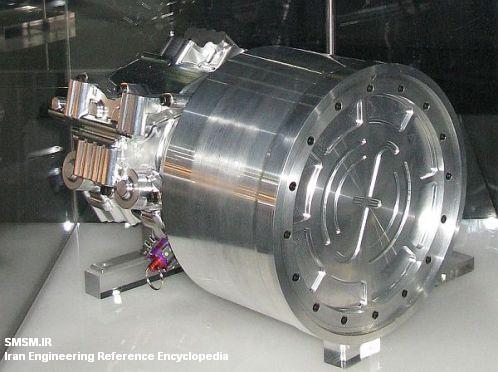

چرخ طیار های سرعت بالا:
در راستای تلاش برای رسیدن به انرژی و قدرت بالاتر و بهره گیری از مواد کامپوزیتی جدید و تکنولوژی های الکترونیک قدرت، طراحان موفق به تولید چرخ طیار های فشرده شدند. که دارای قابلیت کار در سرعت های خطی بسیار بالا می باشند. از این چرخ طیار های نوین در وسایل الکتریکی و هیبرید الکتریکی و همچنین در تجهیزات کنترل سرعت ماهواره ها استفاده می شود. مطلبی که در کاربرد های فوق حائز اهمیت است این است که بیشترین مقدار ممکن انرژی ذخیره و منتقل گردد همچنین کمترین وزن و فضای ممکنه اشغال شود.

از آنجا که انرژی ذخیره شده در داخل چرخ طیار با مربع سرعت دورانی آن رابطه مستقیم دارد، برای افزایش انرژی ذخیره شده در چرخ طیار باید سرعت دورانی آن را افزایش داد. البته واضح است که تمامی طرح ها دارای محدودیت هایی در سرعت می باشند. منشاء این مشکل، به وجود آمدن تنش در چرخ بر اثر نیرو ها و اینرسی های دورانی می باشد.
چرخ های کامپوزیتی دارای وزن کمتری می باشند. بنابراین در یک سرعت دورانی خاص تنش های کمتری در آنها ایجاد می شود. علاوه براین مواد کامپوزیتی جدید اغلب مقاوم تر از مواد مهندسی قدیمی می باشند. در مقایسه با چرخ طیار های قدیمی این وزن کمتر و مقاومت بالاترِ چرخ طیار های کامپوزیتی، قابلیت دوران در سرعت های بسیار بالا را نیز فراهم میکند.
برای یک هندسه خاص، چگالی انرژی یک چرخ طیار (انرژیِ واحد جرم)، با نسبت مقاومت ماده به چگالی وزنی آن رابطه مستقیم دارد.
این نسبت مقاومت مخصوص نامیده می شود.

پیشرفت های اخیر در تکنولوژی مواد کامپوزیتی، باعث دستیابی به موادی با مقاومت مخصوص بسیار بالا شده است. که حتی با بهترین فلزات مهندسی قابل مقایسه نمی باشند. نتیجه تحقیقات مداوم در این زمینه منجر به تولید چرخ طیار هایی با سرعت دورانی بیش از صد هزار دور در دقیقه و سرعت خطی بیش از ۱۰۰۰ متر در ثانیه شد.
پیشرفت های باورنکردنی حاصل شده توسط مواد کامپوزیتی جدید لزوما هزینه بر هم بوده است. برای سرعت های دورانی بسیار بالا که در ذخیره سازی انرژی های جنبشی خاص به کار برده می شوند، دیگر نمی توان از یاتاقان های مکانیکی سابق استفاده کرد. به جای آن اغلب سیستم های جدید از یاتاقان های مغناطیسی استفاده می کنند.
در این نو آوری جدید برای تعلیق موتور از نیروی مغناطیسی استفاده می شود که مشکل اصطکاک را به طور کامل حل کرده است. اما متاسفانه به دلیل وجود استهلاک بالای آیرودینامیکی در سرعت های بالا، این چرخ طیار ها باید در خلاء کار کنند. این مسئله مشکل جدیدی را ایجاد می کند. گرمای تولید شده توسط الکترو مغناطیس های موتور و یاتاقان را در خلاء نمی توان به راحتی دفع کرد. علاوه براین، یاتاقان های مغناطیسی فعال ذاتا ناپایدار می باشند و برای کنترل تعلیق نیاز به کامپیوتر های پیچیده دارند.

ژنراتور این سیستم ها معمولا یک طرح فیلد دورانی می باشد که دارای یک فیلد مغناطیسی نیز می باشد. مغناطیس های دائمی این فیلد مغناطیسی، بطور نسبی به زمین اتصال داده شده اند ( ارث شده اند.)
از آنجاییکه قدرت این مغناطیس ها بسیار کمتر از انواع مربوط به چرخ طیار های کامپوزیتی می باشد آنها باید با سرعت بسیار کمتری بچرخند. به عبارت دیگر آنها باید به توپی چرخ بسیار نزدیک باشند. که این مسئله باعث کم شدن چگالی انرژی ژنراتور می شود. یک گزینه این است که آنها را در شعاع های بیرونی چرخ سوار کنیم. این عوامل نهایتا طراح را وادار به انتخاب یکی از این دو راه حل می کند: یا سرعت دیگری برای ماشین درنظر بگیرد .یا محدوده طراحی را به مرزهای تنش مجاز نزدیک تر کند که بدین ترتیب از ایمنی سیستم کاسته می شود.
مانند چرخ طیار های قدیمی که به مجموعه موتور ژنراتور کوپل می شدند، این سیستم ها هم دارای تجهیزات الکترونیکی مثل یکسو کننده و مبدل می باشند تا بتوانند درصد بالایی از انرژی ذخیره شده را منتقل کنند.
سیستم حاصل یک باطری مکانیکی فشرده و سبک می باشد که به تعمیر و نگه داری کمی نیاز دارد، حساسیت آن به دمای محیط کم است و تخلیه الکتریکی چندگانه خللی در کار آن وارد نمی کند.
برای جلوگیری از صدمات جانبی ناشی از شکست در فلایویل به یک سری محدود کننده و محافظ نیاز داریم. شکست ممکن است بر اثر عوامل مختلفی روی دهد، مانند رشد ترکی که توسط تولید کننده کشف نشده، در داخل قطعه، ضرابات و نیرو های ناگهانی در محیط عملکردو یا از کار افتادن یاتاقان های مغناطیسی. هزینه ها و پیچیدگی فراهم کردن حفاظ مناسب از قدرت رقابت این تکنولوژی می کاهد.

مزایا:
۱) فشردگی و حجم کم
۲) کارایی بالا
۳) تعمیر و نگه داری کم و ناچیز
۴) عدم وجود صدا و نویز

معایب:
۱) ملاحظات ایمنی
۲) هزینه بالای مواد اولیه
۳) قیمت بالای یاتاقان های مغناطیسی

یکی از بهترین هاCleanSource
احتیاجات بازار تجهیزات قدرت با بازار وسایل الکتریکی و تجهیزات کنترل ماهواره ها متفاوت است. این مطلب شرکت active power را بر آن داشت که به دنبال طرح هایی باشد که بتواند علاوه بر کیفیت کارکرد بالا قیمت رقابتی نیز داشته باشد.چرخ طیار ها و باطری های مکانیکیِگروه CleanSource نتیجه این تلاش است.
با تمرکز کردن بر روی احتیاجات بازار کیفیت قدرت (چیزی که نهایتا به چگالی بالای انرژی منتهی می شود)، شرکت active power هم اکنون در حال عرضه محصولی است که قابلیت رقابت با بهترین انواع باطری های الکتروشیمیایی را داراست. این شرکت از مواد اولیه با تکنولوژی پایین در طرح هایی با تکنولوژی بالا استفاده نموده است تا بتواند از مزایای سیستم های چرخ طیار قدیمی و جدید استفاده کند .(بدون اینکه معایب آنها را در طرح وارد کرده باشد.)
سیستم چرخ طیار گروه CleanSource یک مجموعه موتور- ژنراتور-چرخ طیار است که علاوه تراک انرژی دارای قیمت مناسب و ایمنی بالا نیز می باشد.

ـ احتیاجات صنعت کیفیت قدرت به دو دسته عمده تقسیم می شود:
۱) زمان کافی برای راه انداختن بار تا زمانیکه ژنراتور از حالت استند بای به حرکت در آید.( تقریبا ۱۰ تا ۴۵ ثانیه)
۲) زمان کافی برای کنترل نیرو در زمان وقوع رخ داد ها ی خارج از برنامه. (تقریبا ۵ ثانیه)

طرح های CleanSource حداکثر بازده ظرفیت طبیعی چرخ طیار را گرفته و در زمان کوتاه و با استفاده از فضای کم بیشترین قدرت را تولید می کند. با طرح چنین سیستمی میتوان قدرت مورد استفاده را با رنج وسیعی از سرعت ها منتقل کرد.
با طراحی محصولی برای کاربردهایی که نیاز به انتقال نیرو در زمان کوتاه دارند، سیستم آنچه را که مورد نیاز است با کمترین هزینه منتقل می کند. همانطور که در مثال زیر نشان داده شده است، منحنی قدرت برای یک محصول تک چرخه CS۳۰۰ رسم شده است. هرچه مدت زمان دوران کمتری مدنظر باشد، قابلیت های قدرت ثابت بالاتر می روند.
قدرت بالا و تلفات پایین در سیستم های CleanSource، نتیجه بکارگیری یک تکنولوژی خاص در ژنراتور، محفظه خلاء و ترکیبی از یاتاقان های سنتی و مغناطیسی می باشد. طراحی منحصر به فرد ژنراتور از تلفات جریان گردابی می کاهد و امکان کنترل کامل ولتاژ را در رنج سرعت ماشین فراهم می کند.

خلاء نسبی باعث کاهش تلفات و صداهای آیرودینامیکی می گردد و سیستم تعلیق مغناطیسی موجب کاهش تلفات تکیه گاهی و افزایش عمر مفید سیستم می شود.
به عنوان مثال تلفات استندبای یک واحد ۲۴۰ کیلو واتی active power، زیر ۲ کیلو وات می باشد و بازدهی حالت استند بای آن بسیار بیشتر از باطری های الکترو شیمیایی قدیمی است.
پاراگراف های اول دوم و سوم صفحه سه متن اصلی به علت عدم ارتباط با مبحث چرخ طیار ترجمه نشدند در این پاراگراف ها به تشریح یکی از طرح های شرکت CleanSource برای حفاظت و بالا بردن ایمنی سیستم در مقابل شکست در سرعت های دورانی بالا پرداخته شده است.
سیستم ذخیره سازی انرژی در چرخ طیار CleanSource بسیار ایمن، آرام و قابل پیش بینی می باشد. این سیستم ها برای دوره های طولانی و کار در شرایط بحرانی طراحی شده اند. و در این شرایط نسبت به انواع باطری های الکتروشیمیایی بیسار بهتر کار می کنند. از نظر هزینه، اندازه و کارایی بهترین رقیب برای باطری های الکتروشیمیایی هستند.
اخیرا این محصول در رنج های متنوع انتقال قدرت در دسترس است (تا ۲۴۰ کیلو وات برای هر چرخ). تکنولوژی active power را می توان برای سیستم های عظیم تر نیز مورد استفاده قرار داد. سیستم های کنونی را می توان به صورت ردیف های دلخواهی از واحد های موازی کنار هم قرار داد تا انواع مختلف شیوه های ذخیره سازی انرژی را امکان پذیر ساخت.

مزایا:
۱) ایمنی
۲) قابل پیشبینی بودن
۳) تعمیر و نگه داری جزئی
۴) سرعت دورانی پایین
۵) هزینه کم
۶) فشردگی
۷) کارایی بالا
۸) بدون صدا

کاربردها:
شرکت active power برای سیستم های چرخ طیار خود سه بازار هدف در نظر گرفته است:
۱) انتقال قدرت مداوم و پیوسته
۲) بهبود کیفیت قدرت
۳) جداسازی باطری و جایگزینی

انتقال قدرت پیوسته:
به علت محدودیت های محیطی، مسائل تعمیر و نگه داری و فضای محدود، در بسیاری از مواقع کاربران تمایل دارند که نیازی به استفاده از باطری های الکتروشیمیایی در سیستم نباشد. اگر سیستم شامل یک موتور-ژنراتور استند بای جهت حفاظت باشد، بهترین گزینه برای راه اندازی و همزمان کردن مجموعه ژنراتور، استفاده از سیستم ذخیره سازی انرژی چرخ طیار است.

بهبود کیفیت قدرت:
به خاطر این عارضه که اغلب رویدادهای مضر برای کیفیت قدرت دارای مدت زمانی در حدود چند ثانیه می باشند، برخی کاربران این فرصت را پیدا می کنند تا با استفاده از چرخ طیار و با صرف حداقل فضا و هزینه با این مشکلات مقابله کنند وکیفیت خروجی خود را بالا ببرند. از جمله کاربرد های ایده آل سیستم های چرخ طیار قدرت بالا می توان به سایت های پردازش تولید یا سایت های تولید انبوه اشاره کرد. نیاز به فضای زیاد و هزینه های بالای چرخ طیار های قدیمی، از بسیاری قبل، این گروه های تولیدی دچار مشکل می ساخته است.

جداسازی باطری و جایگزینی:
یکی از عوامل تعیین کننده عمر باطری های الکتروشیمیایی تعداد دفعات دشارژ شدن سلول ها می باشد. عمر باطری با تعداد دفعات دشارژ شدن آن نسبت عکس دارد. یک باطری مکانیکی یا یک چرخ طیار، وسیله بسیار موثری برای حفاظت از باطری های شیمیایی می باشد که دارای حجم کوچک و دوام بالایی نیز هست. چرخ طیار نه تنها می توانند رویداد ها وحوادث مضر برای کیفیت قدرت را کنترل کند بلکه در زمان اورهال یا شارژ مجدد باطری های شیمیایی می تواند به عنوان یک منبع جریان dc جایگزین عمل کند.

نتیجه گیری:
به خاطر ضعف ها و کاستی های باطری های الکتروشیمیایی ما به یک جایگزین با قیمت مناسب نیاز داریم. این جایگزین هم از لحاظ هزینه مناسب باشد و هم کم حجم بوده و عمر مفید بالایی داشته باشد. و علاوه بر آن نیاز به تعمیر و نگه داری در آن اندک باشد. شرکت Active Power با تمرکز بر روی صنعت کیفیت قدرت، توانسته است با استفاده از مواد اولیه قدیمی اقدام به تولید باطری های مکانیکی کم هزینه و ایمن بنماید.
در مواردی که نیاز به انتقال توان های بالا در مدت زمان کوتاه می باشد سیستم طراحی شده توسط شرکت CleanSource جایگزینی مناسب و با دوام برای تکنولوژی های قدیمی ذخیره انرژی خواهد بود.
